由于对铝灰炒灰时,铝水和灰渣温度很高,而且火星和灰尘四处飞浅,影响车间环境,对操作人员也造成危险。炒灰后废炉渣中的铝灰和铝液直接倾倒不但浪费资源,还会污染环境,而充分回收铝灰中的铝能够取得客观的经济效益的同时节约了能源消耗。
为克服现有技术的不足,提供一种新型铝灰炒灰机。
技术方案:
一种铝灰炒灰机,包括机体,机体是封闭的,设有电动机构、传动机构、搅拌桨、液压机构、升降平台、炒灰锅、铝液回收槽,电动机构通过传动机构驱动搅拌桨转动,液压机构连接并驱动升降平台沿上下方向移动,传动机构贯穿并固定在升降平台,炒灰锅设于搅拌桨正下方,炒灰锅底部设有铝液回收孔,铝液回收孔设于铝液回收槽上方,机体的外侧设有用于外接抽风机进行除尘降温的管道。

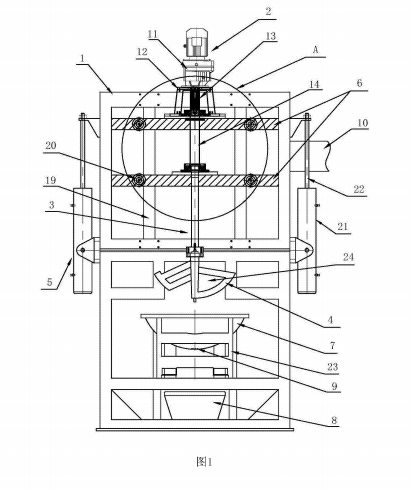

如下图1是本实用新型的结构示意图:
图中标号:1一机体;2一电动机构:3一传动机构:4一搅拌桨:5一液压机构;6一升降平台;7一炒灰锅;8一铝液回收槽;9一铝液回收孔;10一管道;11一锥齿轮减速机;12一减速机座;13一连轴器;14一传动轴;15-圆锥滚子轴承:16一轴承座;17一垫板;18一防尘盖;19一导向柱;20一导向轮:21一液压缸:22一液压杆:23一固定座:24一通孔。
炒灰机产品优势:
1、该新型铝灰炒灰机,由于机体为封闭结构,防尘效果好。
2、通过电动机构控制搅拌桨在炒灰锅炒灰,液压机构控制搅拌桨升降,炒灰产生的铝液可以收集到铝液回收槽,资源*重新利用而避免浪费造成环境污染。
3、还设有外接管道用以除尘降温,使操作环境*很 大改善。
